产品描述详情/ Product description

抛丸机抛丸器简述

抛丸器的做为抛丸机的核心部件,直接决定抛丸机所清理工件的效果。它是钢丸顺着抛丸机导入管进入抛丸器分丸轮,然后分丸轮把钢丸分配给抛丸机各个叶片,叶片在抛丸器电机的带动下,把钢丸高速抛出冲击工件表面,达到清理工件表面的作用。

抛丸器的组成

抛丸器一般包括:抛丸器电机、抛丸器主轴、固定座、挡砂盘、叶轮体、叶片、顶护板、侧护板、端护板、分丸轮、定向套、结合盘、方头螺栓、抛丸器罩壳等

抛丸器的型号分类

抛丸器型号包括:Q034抛丸器、Q034zz抛丸器、Y30抛丸器、Q035抛丸器、Q036、Q037、200抛丸器、180抛丸器、迪砂抛丸器、4.5千瓦抛丸器、7.5千瓦抛丸器、11千瓦抛丸器、15千瓦抛丸器、22千瓦抛丸器、直联抛丸器、皮带抛丸器、Q3110滚筒抛丸器等等。

抛丸器维护保养

  • 做好抛丸器的交接班记录,把抛丸器的每班维护都详细记录。
  • 经常更换抛丸机过滤网板,以免杂物随钢丸进入抛丸器,给抛丸器造成“致命伤害”。
  • 经常观察抛丸器电机,是不是发热或者震动有响声,如果发现异常应该及时寻找原因,及时排除隐患。
  • 根据抛丸器配件使用时间和抛丸器配件磨损情况及时更换抛丸器叶片和护板,使抛丸器得到合理利用,延长其寿命。
  • 由于抛丸器长时间高速旋转工作,对所用轴承及润滑脂要求非常高,必须采用进口轴承和润滑脂。在平常的润滑中也是要求每星期添加一次以保证轴承的高速旋转要求。

抛丸器的电机采用直联式或皮带驱动式,保持动静平衡的问题并装配有尺寸大小适中的优质轴承,使用寿命20000小时以上。每个抛丸器电流都会显示在电气开关控制柜的相应电流表上,可同步监测了解每个抛丸器的运行情况。

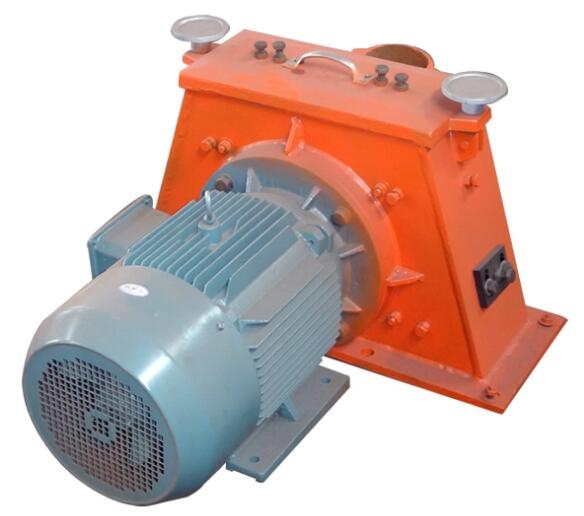

抛丸器 1

抛丸器 2

抛丸器在抛丸机中工作原理是:抛丸器的叶轮在高速旋转过程中产生离心力和风力,当丸料流入丸管时便加速带入高速回转的分丸轮中,在离心力的作用下.弹丸经定向套窗口抛出,由高速回转的叶片沿叶片长度方向加速运动直至抛出,抛出的弹丸形成一定的扇形流束,打击工件表面。
叶轮、叶片、分丸轮紧固在电机主轴上,并随其一同高速旋转,定向套固定在抛丸器罩壳上。

  • 高效率:优化参数设计,抛丸效率高达18-20 kg/min·kw
  • 高耐磨性:抛丸器的分丸轮、定向套、叶片、顶护板、侧护板全部采用高铬钼耐磨铸铁,GR≥18%。
  • 平衡性好:叶轮通过动静平衡测试,每组叶片重量差小于0.5克。
  • 低噪音:单机噪音为85分贝。
  • 严密的密封:抛丸器的端护板及顶护板采用了多层迷宫式防护,保证了严密的密封。消除了弹丸击穿抛丸器罩壳的现象。
  • 结构简单:具有整体更换性,布置灵活,容易满足抛射带的布置,占地面积小,维修方便。
